Транспортная развязка в 2-х уровнях на пересечении ул.Саина — Пр.Райымбека

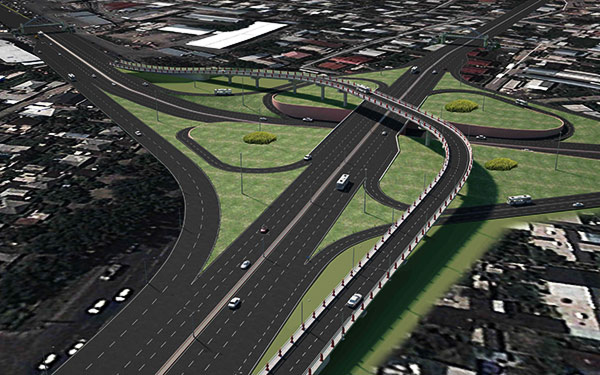

Развязка в трёх уровнях по типу полного «клеверного листа» с прямым левым поворотом.

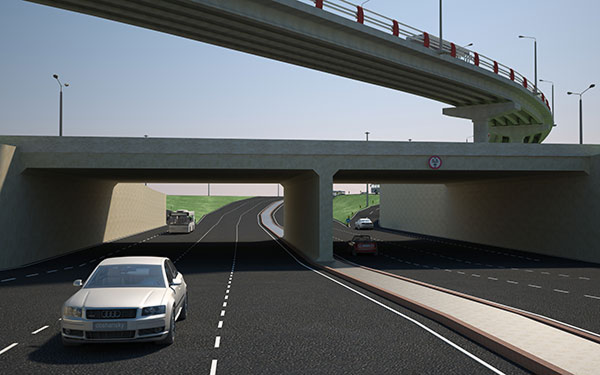

Проектом предусматривается строительство путепровода по ул. Саина и прямого левого поворота на эстакаде.

Из-за стесненных условий приняты малые радиусы лево- и правоповоротных съездов.

Недостатком данной схемы является малый радиус на съезде в плане Р–25,0 м.

Преимуществами данного варианта являются:

• возможность совершения левых поворотов и разворотов транспорта с любого направления;
• понятная и привычная для водителей схема организации движения;
• выделение основным потокам движения транспорта отдельных, кратчайших, полос движения.
• максимальные уклоны в продольном профиле составляют 54‰.

Площадь занимаемая развязкой – 141 400 м2.

Расчётная скорость движения:

по пр. Рыскулова — 80 км/ч;
по ул. Саина — 80 км/ч.

Количество полос движения:

по пр. Рыскулова — 6;
по ул. Саина — 6.

Ширина полосы движения: 3,75 — 4,0 м.
Полная длина эстакады с подходами: 433,615 м.
Длина путепровода по ул. Саина: 36,7 м.

Новая дорожная одежда: 77377 м².
Подэстакадное пространство: 3880 м².

Объемы земляных работ: 457765 м³.
насыпь — 252429 м³;
выемка — 205336 м³.
Ширина тротуаров: 2,25-3,0 м.

Площадь тротуаров: 11770 м².
Протяженность арыков: 3144 п.м.
